RF-F-20W, RF-F-80W, RF-F-100W, RF-F-150W, RF-F-200W
RAYFINE TECH
845611
Ray Fine JPT MOPA M7 20W 80W 100W 150W Máquina de corte de gravura a laser de fibra Galvo 200W
Design especial

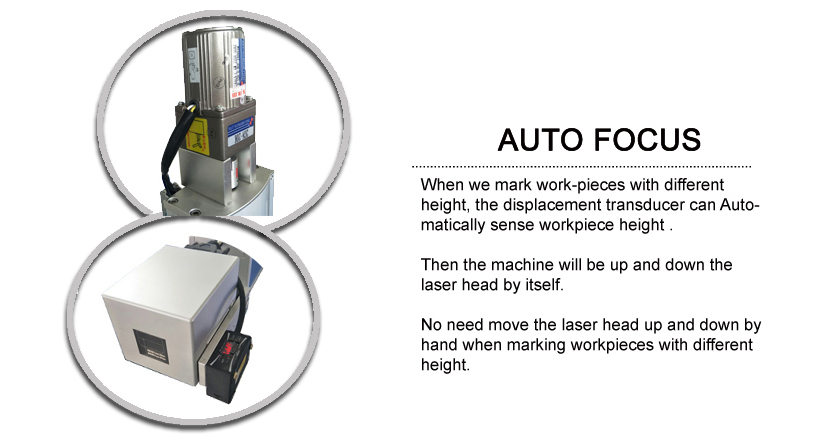

1.Auto Focus :
Quando marcamos peças de trabalho com altura diferente, o transdutor de deslocamento pode sentir automaticamente a altura da peça de trabalho.
Em seguida, a máquina estará subindo e descendo a cabeça do laser por si só.
Não é necessário mover a cabeça do laser para cima e para baixo à mão ao marcar peças de trabalho com altura diferente.

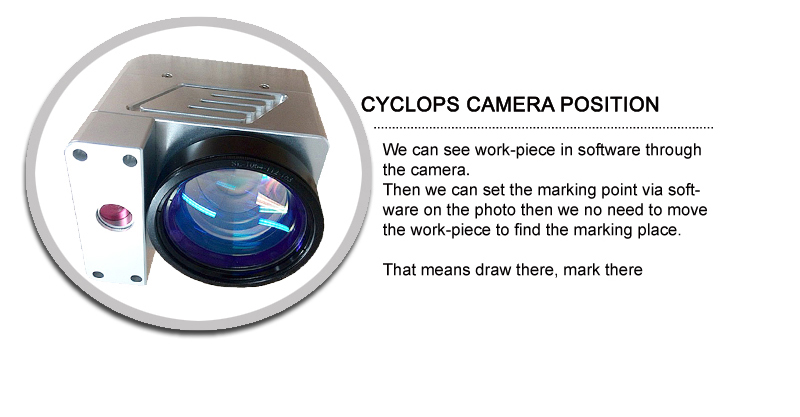

2.Cyclops Sistema de posição da câmera:
Podemos ver uma peça de trabalho em software através da câmera.
Em seguida, podemos definir o ponto de marcação via software na foto, então não precisamos mover a peça de trabalho para encontrar o local de marcação.
Isso significa desenhar lá, marque lá
>>> Esta máquina adotou o JPT M7 20W 80W 100W 150W 200w Fonte do laser de fibra MOPA.
JPT M7 Laser de fibra pulsada de alta potência Utilize a configuração do amplificador de potência Master of Oscilador (MOPA) e mostra excelente desempenho a laser, bem como alto nível de controlabilidade de modelagem de pulso temporal. Em comparação com a tecnologia Q-Switch, a frequência de repetição de pulso (PRF) e a largura do pulso podem ser controladas independentemente na configuração do MOPA, através do ajuste de combinação diferente dos parâmetros acima, o pico de potência do laser pode ser bem mantido. E ativar o laser JPT adequado para mais processos de materiais que o Q-Switch limitou. A maior potência de saída faz com que suas vantagens, especialmente nas aplicações de marcação de velocidade HIGN.
>> Vantagens da série M7
Além das vantagens da série M6+, o M7 tem as vantagens do primeiro pulso disponível, ajuste mais amplo da largura do pulso e resposta mais rápida.
Uma fonte ideal de laser para usinagem de precisão e outras aplicações.
A função de controle interno da fonte do laser pode bloquear a potência do laser de saída, não interferida por condições externas.
>> Aplicação.
Largura de pulso ajustável 5-500ns, frequência mais ampla 1-4000KHz. Energia de pulso alto 1,5mj. Pode ser usado em:
+Corte fino de metal, soldagem.
+Derramamento de laser.
+Processamento da superfície de metal, descamação do revestimento.
+Sribing, perfuração.
+Tratamento de superfície.
+Aplicações da indústria de semi-condutor e eletrônica.
+marcação de cores em aço inoxidável

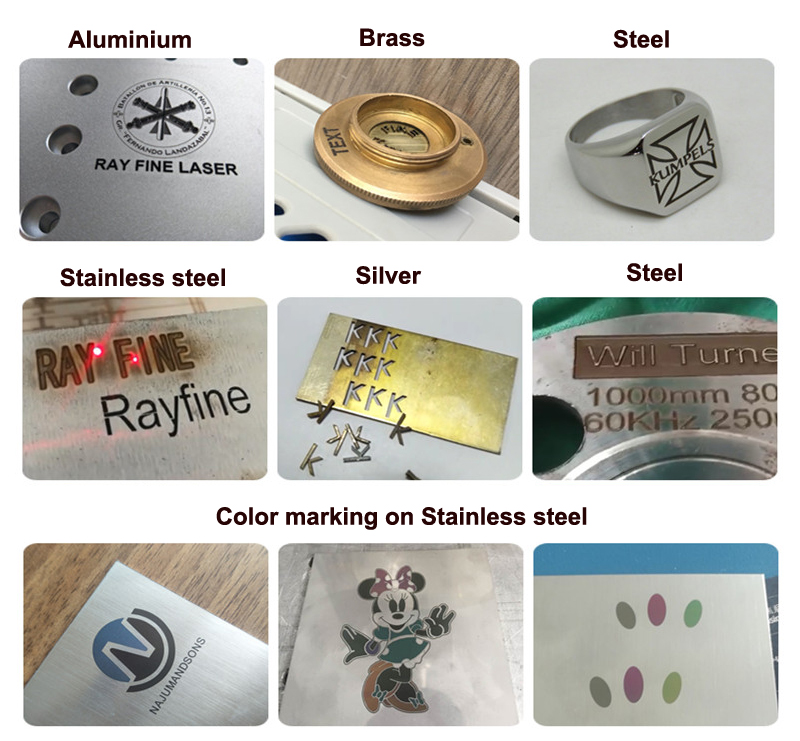

Amostras de marcação de metal deeop, corte fino de folha de metal e marcação de cores de aço inoxidável
Ray Fine JPT MOPA M7 20W 80W 100W 150W Máquina de corte de gravura a laser de fibra Galvo 200W
Design especial
1.Auto Focus :
Quando marcamos peças de trabalho com altura diferente, o transdutor de deslocamento pode sentir automaticamente a altura da peça de trabalho.
Em seguida, a máquina estará subindo e descendo a cabeça do laser por si só.
Não é necessário mover a cabeça do laser para cima e para baixo à mão ao marcar peças de trabalho com altura diferente.
2.Cyclops Sistema de posição da câmera:
Podemos ver uma peça de trabalho em software através da câmera.
Em seguida, podemos definir o ponto de marcação via software na foto, então não precisamos mover a peça de trabalho para encontrar o local de marcação.
Isso significa desenhar lá, marque lá
>>> Esta máquina adotou o JPT M7 20W 80W 100W 150W 200w Fonte do laser de fibra MOPA.
JPT M7 Laser de fibra pulsada de alta potência Utilize a configuração do amplificador de potência Master of Oscilador (MOPA) e mostra excelente desempenho a laser, bem como alto nível de controlabilidade de modelagem de pulso temporal. Em comparação com a tecnologia Q-Switch, a frequência de repetição de pulso (PRF) e a largura do pulso podem ser controladas independentemente na configuração do MOPA, através do ajuste de combinação diferente dos parâmetros acima, o pico de potência do laser pode ser bem mantido. E ativar o laser JPT adequado para mais processos de materiais que o Q-Switch limitou. A maior potência de saída faz com que suas vantagens, especialmente nas aplicações de marcação de velocidade HIGN.
>> Vantagens da série M7
Além das vantagens da série M6+, o M7 tem as vantagens do primeiro pulso disponível, ajuste mais amplo da largura do pulso e resposta mais rápida.
Uma fonte ideal de laser para usinagem de precisão e outras aplicações.
A função de controle interno da fonte do laser pode bloquear a potência do laser de saída, não interferida por condições externas.
>> Aplicação.
Largura de pulso ajustável 5-500ns, frequência mais ampla 1-4000KHz. Energia de pulso alto 1,5mj. Pode ser usado em:
+Corte fino de metal, soldagem.
+Derramamento de laser.
+Processamento da superfície de metal, descamação do revestimento.
+Sribing, perfuração.
+Tratamento de superfície.
+Aplicações da indústria de semi-condutor e eletrônica.
+marcação de cores em aço inoxidável
Amostras de marcação de metal deeop, corte fino de folha de metal e marcação de cores de aço inoxidável

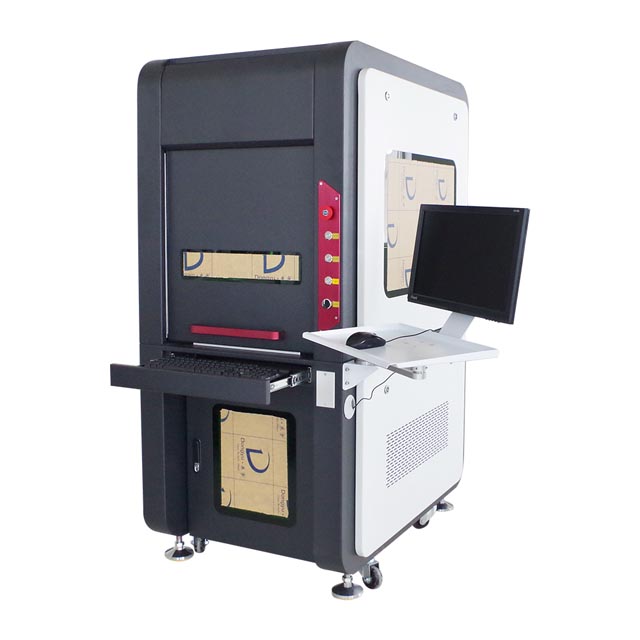

Design especial desta máquina a laser de fibra
--Personalizado Estilo totalmente fechado, mais seguro
--Comarregar a altura do eixo z , 300*300mm de área de trabalho é disponível. e também o acessório rotativo pode ser instalado.
-Customize grande Windows para claramente Veja a máquina condições de trabalho
-Auto Focus, que é mais fácil de encontrar foco, economize tempo.
Recursos
1. JPT MOPA Laser com duração de pulso ajustável com a melhor qualidade do feixe de laser
2 .Pequeno Tamanho, 1 unidade estrutura e amigo do usuário Operação.
3. DOTS DOUBLE RED mais fáceis de obter foco.
4. Manutenção e 100.000 horas de vida útil.
5. Peças elétricas de qualidade.
6. Cabeça digital da Galvotech de melhor qualidade.
7. Programa de controle genuíno do EZCAD compatível com Win7/Win8/Win10

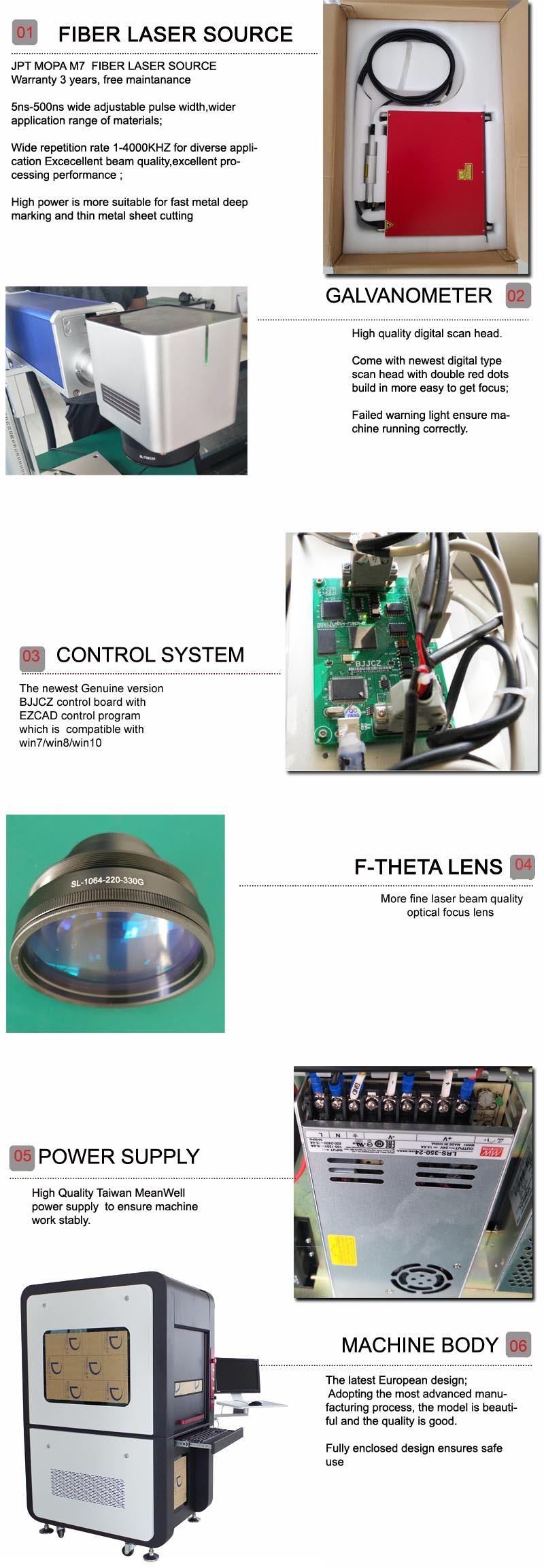

Peças de qualidade desta máquina de marcação a laser de fibra Galvo
1.JPT MOPA M7 Laser de fibra
Garantia 3 anos, manutenção gratuita
5NS-500Ns largura de pulso ajustável de largura, faixa de aplicação mais ampla de materiais;
Ampla taxa de repetição 1-4000KHz para diversas aplicações de qualidade do feixe de aplicativos, excelente desempenho de processamento;
Alta potência é mais adequada para marcação profunda de metal rápido e corte fino de folha de metal
2.Cabeça de varredura digital de alta qualidade
Venha com a mais nova cabeça de digitalização do tipo digital com pontos duplos vermelhos com foco mais fácil de obter;
A luz de aviso com falha garante que a máquina em funcionamento corretamente.
3. Controlador
A mais recente versão genuína Conselho de controle BJJCZ com o programa de controle EZCAD que é Compatível com Win7/Win8/Win10
4.Focus Lens
Lente F-teta de alta qualidade para laser de fibra Galvo
Mais fino qualidade do feixe de laser e alta precisão
5. Fornecimento de potência
High Quality Taiwan MeanWell power supply Para garantir o trabalho da máquina de forma estável.
6.Machine body
The latest European design;
Adopting the most advanced manufacturing process, the model is beautiful and the quality is good.
Fully enclosed design ensures safe use
Design especial desta máquina a laser de fibra
--Personalizado Estilo totalmente fechado, mais seguro
--Comarregar a altura do eixo z , 300*300mm de área de trabalho é disponível. e também o acessório rotativo pode ser instalado.
-Customize grande Windows para claramente Veja a máquina condições de trabalho
-Auto Focus, que é mais fácil de encontrar foco, economize tempo.
Recursos
1. JPT MOPA Laser com duração de pulso ajustável com a melhor qualidade do feixe de laser
2 .Pequeno Tamanho, 1 unidade estrutura e amigo do usuário Operação.
3. DOTS DOUBLE RED mais fáceis de obter foco.
4. Manutenção e 100.000 horas de vida útil.
5. Peças elétricas de qualidade.
6. Cabeça digital da Galvotech de melhor qualidade.
7. Programa de controle genuíno do EZCAD compatível com Win7/Win8/Win10
Peças de qualidade desta máquina de marcação a laser de fibra Galvo
1.JPT MOPA M7 Laser de fibra
Garantia 3 anos, manutenção gratuita
5NS-500Ns largura de pulso ajustável de largura, faixa de aplicação mais ampla de materiais;
Ampla taxa de repetição 1-4000KHz para diversas aplicações de qualidade do feixe de aplicativos, excelente desempenho de processamento;
Alta potência é mais adequada para marcação profunda de metal rápido e corte fino de folha de metal
2.Cabeça de varredura digital de alta qualidade
Venha com a mais nova cabeça de digitalização do tipo digital com pontos duplos vermelhos com foco mais fácil de obter;
A luz de aviso com falha garante que a máquina em funcionamento corretamente.
3. Controlador
A mais recente versão genuína Conselho de controle BJJCZ com o programa de controle EZCAD que é Compatível com Win7/Win8/Win10
4.Focus Lens
Lente F-teta de alta qualidade para laser de fibra Galvo
Mais fino qualidade do feixe de laser e alta precisão
5. Fornecimento de potência
High Quality Taiwan MeanWell power supply Para garantir o trabalho da máquina de forma estável.
6.Machine body
The latest European design;
Adopting the most advanced manufacturing process, the model is beautiful and the quality is good.
Fully enclosed design ensures safe use
Modelo | RF-F-20W | RF-F-80W | RF-F-100W | RF-F-150W | RF-F-200W |
Fonte do laser de fibra JPT Brand | YDFLP-C-20-M7-S | YDFLP-80W-M7-L1-R | YDFLP-100W-M7+-L1-R | Ydflp-150W-m7-L1 | Ydflp-200W-M7-L1 |
Poder saída | > 20 | > 80W | > 100W | > 150W | > 200w |
Comprimento do cabo de entrega | 2m | 3m | |||
Qualidade do feixe M2 | <1.3 | <1.8 | |||
Energia máxima do pulso | 0,8mj | 1.5 MJ | |||
Principal borda e ao controle Programas | Ezcad genuíno (BJJCZ), que suporta o XP Win7 /8 /10 32 e 64BITS | ||||
Comprimento de onda | 1064nm | ||||
Velocidade máxima de posicionamento | 8000mm/s | ||||
Marcação Área | 70 × 70 milímetros,110 × 110 milímetros,150 × 150 milímetros,175 × 175 milímetros,200 × 200 milímetros,300 × 300mm (opcional) | ||||
Min. Personagem Tamanho | 0,2 mm | ||||
Faixa de frequência de potência completa (KHZ) | 25 ~ 4000KHz | 53 ~ 4000KHz | 66 ~ 4000KHz | 120 ~ 4000KHz | 150 ~ 4000KHz |
Faixa ajustável de frequência | 1 ~ 4000 kHz | ||||
Duração do pulso | 2 ~ 350ns | 2~ 500ns | |||
Diâmetro do feixe de saída | 7 ±0.5 | 6 ± 0,5 mm | |||
Fornecer Tensão | AC 110/220V ± 10%, 50/60Hz | ||||
Proteção anti-reflexão | sim | ||||
Polarização | Aleatório | ||||
Estilo de cabo de alimentação | De acordo com o seu pedido (padrão asiático / europeu / americano) | ||||
Foco | Posicionamento de pontos vermelhos duplos | ||||
Maneira de resfriar | Resfriamento de ar | ||||
Temperatura de operação | 0 ~ 40 ℃ | ||||
Dimensão do pacote | 90*77*106cm | ||||
Pacote de peso bruto | 130kgs | ||||
Certificado FDA /CE | Aprovado |
Modelo | RF-F-20W | RF-F-80W | RF-F-100W | RF-F-150W | RF-F-200W |
Fonte do laser de fibra JPT Brand | YDFLP-C-20-M7-S | YDFLP-80W-M7-L1-R | YDFLP-100W-M7+-L1-R | Ydflp-150W-m7-L1 | Ydflp-200W-M7-L1 |
Poder saída | > 20 | > 80W | > 100W | > 150W | > 200w |
Comprimento do cabo de entrega | 2m | 3m | |||
Qualidade do feixe M2 | <1.3 | <1.8 | |||
Energia máxima do pulso | 0,8mj | 1.5 MJ | |||
Principal borda e ao controle Programas | Ezcad genuíno (BJJCZ), que suporta o XP Win7 /8 /10 32 e 64BITS | ||||
Comprimento de onda | 1064nm | ||||
Velocidade máxima de posicionamento | 8000mm/s | ||||
Marcação Área | 70 × 70 milímetros,110 × 110 milímetros,150 × 150 milímetros,175 × 175 milímetros,200 × 200 milímetros,300 × 300mm (opcional) | ||||
Min. Personagem Tamanho | 0,2 mm | ||||
Faixa de frequência de potência completa (KHZ) | 25 ~ 4000KHz | 53 ~ 4000KHz | 66 ~ 4000KHz | 120 ~ 4000KHz | 150 ~ 4000KHz |
Faixa ajustável de frequência | 1 ~ 4000 kHz | ||||
Duração do pulso | 2 ~ 350ns | 2~ 500ns | |||
Diâmetro do feixe de saída | 7 ±0.5 | 6 ± 0,5 mm | |||
Fornecer Tensão | AC 110/220V ± 10%, 50/60Hz | ||||
Proteção anti-reflexão | sim | ||||
Polarização | Aleatório | ||||
Estilo de cabo de alimentação | De acordo com o seu pedido (padrão asiático / europeu / americano) | ||||
Foco | Posicionamento de pontos vermelhos duplos | ||||
Maneira de resfriar | Resfriamento de ar | ||||
Temperatura de operação | 0 ~ 40 ℃ | ||||
Dimensão do pacote | 90*77*106cm | ||||
Pacote de peso bruto | 130kgs | ||||
Certificado FDA /CE | Aprovado |
>> Peças opcionais

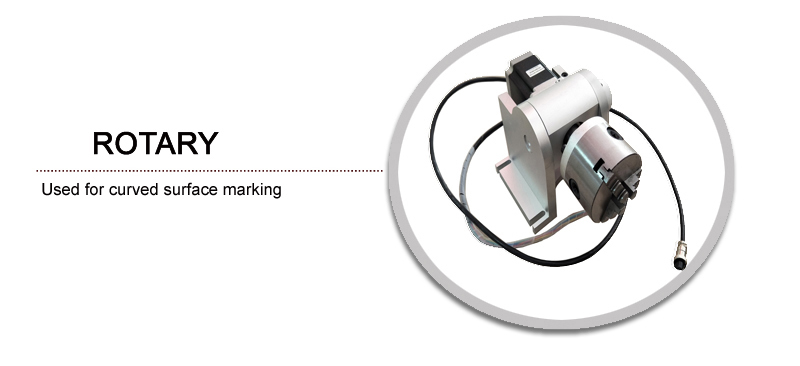

Anexo rotativo: usado para marcação de superfície curva.

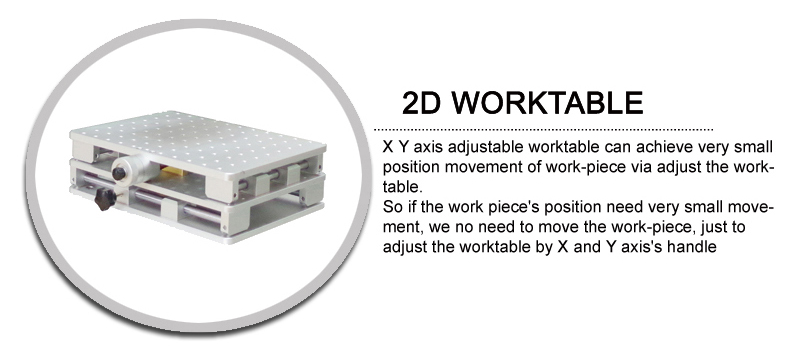

2D TRABALHA DE TRABALHO:X y eixo ajustável A mesa de trabalho pode alcançar um movimento de posição muito pequeno de peça de trabalho via ajuste a mesa de trabalho. Então, se a peça de trabalho A posição precisa de um movimento muito pequeno, não precisamos mover a peça de trabalho, apenas para ajustar a mesa de trabalho pela alça de X e Y do eixo.

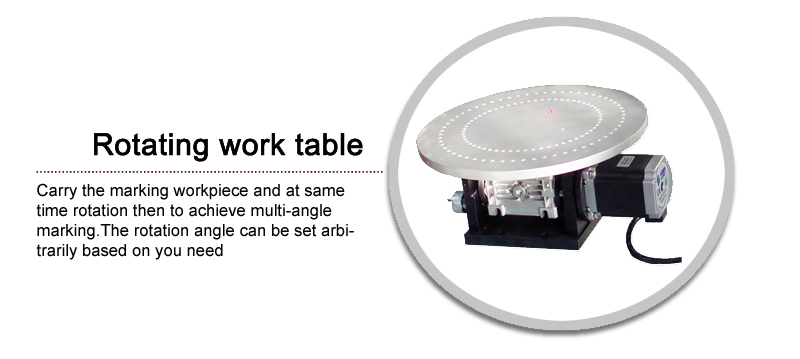

Tor de trabalho rotativa:
Leve a peça de marcação e a rotação ao mesmo tempo para obter marcação com vários ângulos. O ângulo de rotação pode ser definido arbitrariamente com base em você precisar.

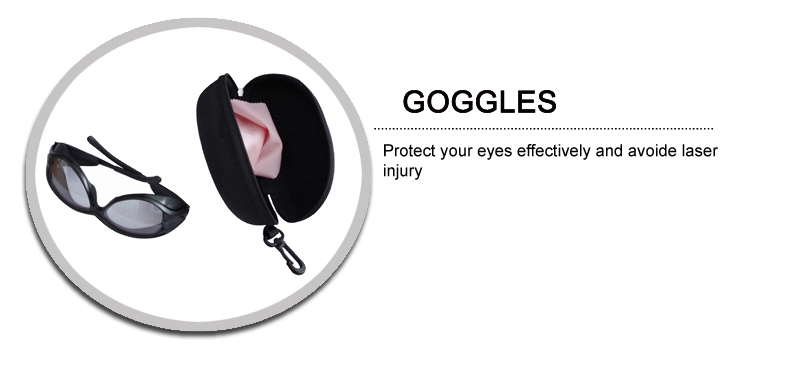

Óculos:Efetivamente absorve ondas de luz a laser e protege os olhos.

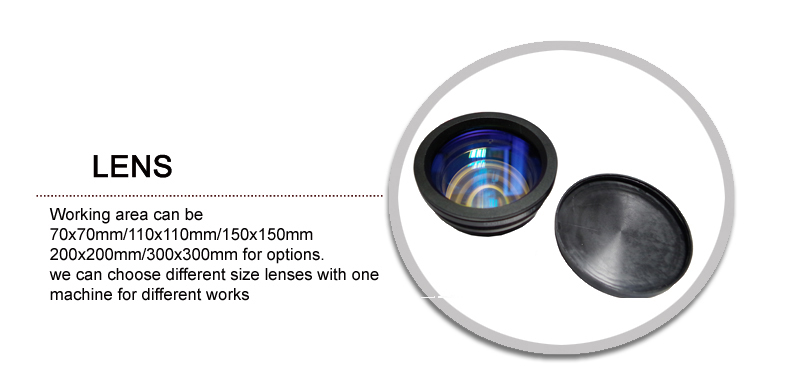

Lente:A área de trabalho pode ser 70x70mm/110x110mm/150x150mm 200x200mm/300x300mm para opções.
Podemos escolher lentes de tamanho diferentes com uma máquina para trabalhos diferentes

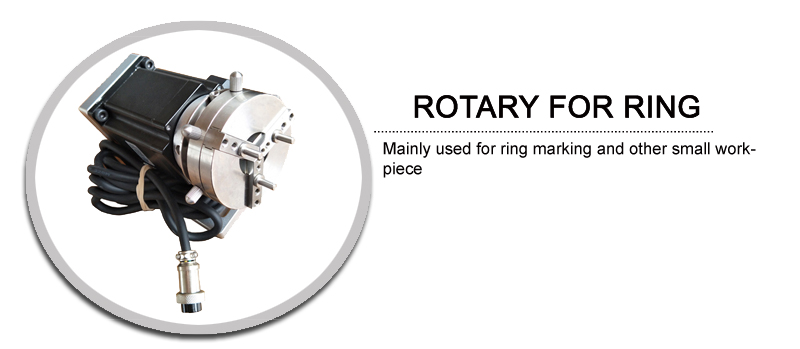

Rotary para a direita:Principalmente USD para marcação de anel e a outra pequena peça de trabalho.

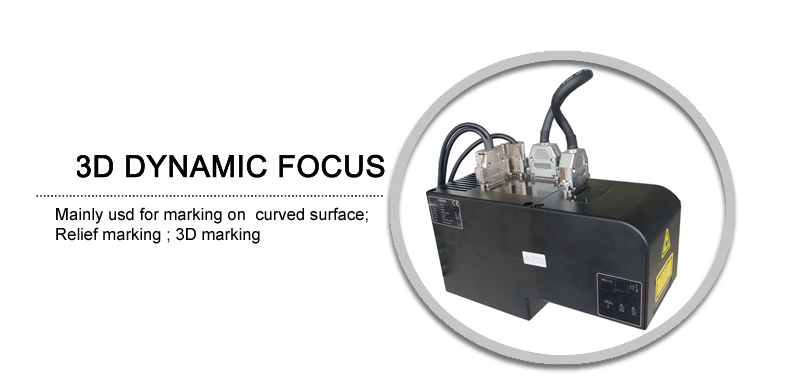

Foco dinâmico 3D: Principalmente USD para marcar superfície curva diretamente sem ajuda de fixação rotativa; marcação de alívio de metal; Marcação em 3D, marcação profunda.
>> Peças opcionais
Anexo rotativo: usado para marcação de superfície curva.
2D TRABALHA DE TRABALHO:X y eixo ajustável A mesa de trabalho pode alcançar um movimento de posição muito pequeno de peça de trabalho via ajuste a mesa de trabalho. Então, se a peça de trabalho A posição precisa de um movimento muito pequeno, não precisamos mover a peça de trabalho, apenas para ajustar a mesa de trabalho pela alça de X e Y do eixo.
Tor de trabalho rotativa:
Leve a peça de marcação e a rotação ao mesmo tempo para obter marcação com vários ângulos. O ângulo de rotação pode ser definido arbitrariamente com base em você precisar.
Óculos:Efetivamente absorve ondas de luz a laser e protege os olhos.
Lente:A área de trabalho pode ser 70x70mm/110x110mm/150x150mm 200x200mm/300x300mm para opções.
Podemos escolher lentes de tamanho diferentes com uma máquina para trabalhos diferentes
Rotary para a direita:Principalmente USD para marcação de anel e a outra pequena peça de trabalho.
Foco dinâmico 3D: Principalmente USD para marcar superfície curva diretamente sem ajuda de fixação rotativa; marcação de alívio de metal; Marcação em 3D, marcação profunda.
